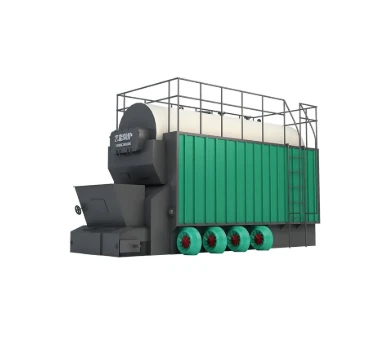

Ogļu vai biomasas kurināmais DZL automātiskais ķēdes restes tvaika katls

Tvertne sastāv no arkveida caurules loksnes un spirāli gofrētas caurules, lai novērstu caurules loksnes plaisāšanu.

SAZINIETIES TAGAD PDF DOWNLOAD

Sīkāka informācija

Tvertne sastāv no arkveida caurules loksnes un spirāli gofrētas caurules, lai novērstu caurules loksnes plaisāšanu.
Augošā kalandrija ir sakārtota zem bungas. Ar šo izkārtojumu tiek likvidēta mirušā ūdens zona cilindra apakšā, un dūņas ir grūti noslīdēt uz tās. Rezultātā trumuļa augstas temperatūras apgabals iegūst labāku dzesēšanu un efektīvi tiek novērsta izspieduma parādība katla apakšā.
Spirāli gofrētās caurules optimālais dizains pastiprina siltuma pārnesi, strauji paātrina temperatūru un palielina katla tvaika ātrumu.
Tā ir racionāla arkas konstrukcija kurtuves iekšpusē, kas uzlabo sadegšanas stāvokli, pastiprina putekļu atteices funkciju tajā un samazina piesārņojošo vielu emisiju no katla.
With good sealing, the wind box is easily to operate and can provide rational wind. Consequently, it reduces the air excess coefficient and increases the boiler thermal efficiency.

Katla modelis	DZL1-0.7-AII	DZL2-1.0-AII		DZL4-1,25 -AII	DZL6-1,25 -AII	DZL10-1,25 -AII	DZL15-1,25 -AII	DZL20-1,25 -AII
Jauda (t/h)	1	2		4	6	10	15	20
Nominālais spiediens (MPa)	0.7	1.0		1.25	1.25	1.25	1.25	1.25
Nominālā tvaika temperatūra (℃)	170	183		194	194	194	194	194
Heating Area (㎡)	30.5	64.2		128	190.4	364.6	594.9	712.1
Efektīvais režģa laukums (㎡)	2	3.6		5.29	7.37	12.67	16.11	22.3
Ogļu patēriņš (kg/h)	191.5		388	780	1155	1890	2250	2980
Smoke Emission Temperature (℃)	158		167.5	165.5	166	156.7	153.5	161.9
Dizaina efektivitāte (%)	78.9		78.1	78	79	79.8	80.4	80.1
Svars (t)	15		19.5	25.8	30 (AUGŠĀ) 7,5 (Apakšā)	40 (AUGŠĀ) 32 (Apakšā)	32 (AUGŠĀ) 29 (Apakšā)	32 (AUGŠĀ) 37 (Apakšā)
Izmēri L × W × H (m)	4.6×2.2×2.9		5.3×2.6×3.1	6.5×2.6×3.5	6.3×3.0×3.55 6.6×2.53×1.72	6.5×3.67×3.54 8.2×3.25×2.15	8.4×3.55×3.54 Neiesaiņotas detaļas	8.6×3.65×3.54 Neiesaiņotas detaļas
